Kurioses und Lustiges rund um die Fassadentechnik,
... kaum zu glauben aber wahr!
|
|
|
|
 |
|
|
|

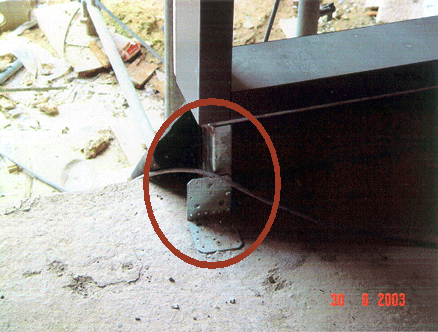

Lastabtragung einer dreigeschossigen Treppenhausfassade(unten) ?
Ein Baumarktanker wurde mit einer 3,8mm Blechschraube zum von unten angehefteten Stahlrohr stumpf befestigt und mit einer Holzschraube und einem 6mm Dübel zum Beton "verankert".
|
|
|
 |
|
|

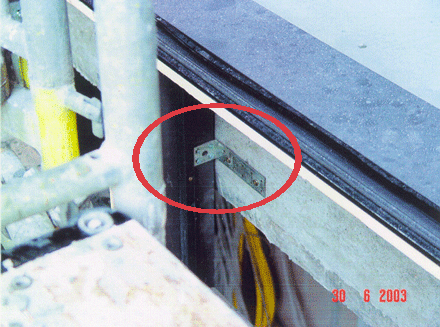

Lastabtragung einer dreigeschossigen Treppenhausfassade(Geschoßdecke) ?
Ausführung als Festpunkt im Loslagerbereich. (Befestigung wie oben beschrieben)
Dazu folgender Auszug aus der DIN 4113-Aluminiumkonstruktionen unter vorwiegender ruhender Belastung.
9 Bauliche Durchbildung
9.2 Mindestabmessungen
Bleche und Rohrwandungen tmin= 2mm(vg. jedoch auch Abschnitt 7)
Stabprofile, Dicke für tragende Querschnitte tmin=2mm
Anschlußschenkelbreite 25mm
Niete und Schließringbolzen Durchmesser d=6mm
Stahlschrauben Durchmesser d=8mm
Aluminiumschrauben Durchmesser d=10mm
9.3 Anschlüsse und Stöße
erster Absatz
Die Anschluß- und Stoßteile und ihre Verbindungsmittel sind nach der anteiligen Kraft zu bemessen.
letzter Absatz
Jeder Querschnitt ist in der Kraftrichtung mit mindestens 2 Kraftnieten oder- schrauben hintereinander in jeder Reihe anzuschließen.
Ausnahmen sind nur bei gering beanspruchten Bauteilen zulässig.
|
|
|
 |
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
